環型磨機的外形很象W形狀(圖1)，是近幾年研制的一種新的超細磨設備。

該設備主要特點是，磨機筒體由類似形的內、外層的環型部分組成。磨礦之前，將待粉碎的物料（礦漿）與研磨介質（玻璃球等）同時給入環形筒體內，由于內層筒體的旋轉運動，使處在狹窄縫隙中的物料，受到均勻的剪切作用而被磨碎。磨機外層筒體制成帶有縫隙的雙層環形部分，向縫隙中加入冷卻水，冷卻效果良好。

圖 1

述幾類磨機的運動截然不同；這類磨機依靠磨機筒體本身具有強烈的自轉和公轉而使研磨介質產生巨大的沖擊、研磨作用而磨碎物料。

圖1示出了行星磨的結構及工作原理。當傳動軸6由電機帶動旋轉時，則連接桿2、筒體3將圍繞公共軸6轉動；與此同時，齒輪4帶動齒輪5轉動，由此而使裝有研磨介質的筒體3繞自己的軸心旋轉。行星磨主要靠磨機中物料間及物料與研磨介質間的強烈摩擦而粉碎物料。

圖2示出了回轉磨機的結構及工作原理。當轉動軸6旋轉時，筒體1除在水平方面旋轉外還圍繞2在垂直方向旋轉，這樣促使研磨介質作非常復雜的運動。筒體在垂直方向和水平方向適宜的速比為1:1~1:1.5。

圖 2

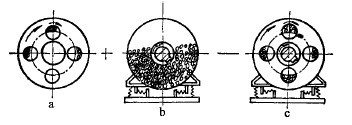

的轉動形成了筒繞Ⅰ號軸的公轉；Ⅱ號輪帶動Ⅵ號輪形成磨筒繞其自身軸的自轉。這種磨機兼有行星磨和振動磨二者的特點，具有高頻沖擊和磨剝的雙重作用，故磨碎作用強，是一種有效的超細磨碎設備。表3-5-20示出了用該磨機磨碎鋯英石和工業氧化鋁的產品粒度分布。
